Die Laufwagen sowie die Glaskelch-Dichtteile von "Sky-Frame 3 Plain" wurden überarbeitet.
Dank der neuen Anordnung der Standard SF3 „Carrello“-Laufwagen, die nun auch mit einer Horizontalrolle mit Filzkopf ausgestattet sind, können sämtliche Systemgläser bis zur maximal zulässigen Grösse (2.3 x 4 m) eingesetzt werden.

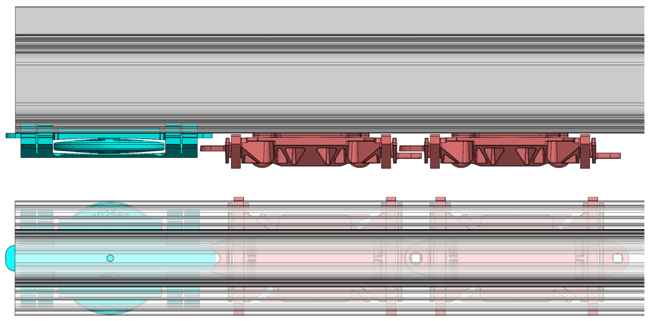

Ansicht / Draufsicht:
Hellblau = Horizontalrolle (wird mit dem vorderen Laufwagen verbunden und in den Nuten des Glaskelches eingesetzt)
Rot = Laufwagen "Carrello" (gleicher Typ wie bei SF3 Standard)
Somit besitzt nun jedes Schiebeelement 3 Horizontalrollen (2x seitlich, 1x mittig) und wird auch an den Glasenden sauber geführt.
Die Dichtteile wurden für den Einsatz der Standard-Laufwagen komplett überarbeitet und die Dichtheit verbessert. Der grösste Unterschied ist, dass nun an der Glas-Ecke bei allen Gläsern immer der gleiche Grundkörper schon im Werk vormontiert werden kann. Auf der Baustelle müssen nun, vor dem Glaseinsatz, nur noch die jeweiligen Dichtteile (für Labyrinth, MVv, MVe, EV) an den Grundkörper angeschraubt werden.
Gelb = Grundkörper (im Werk an den Glaskelch befestigt)

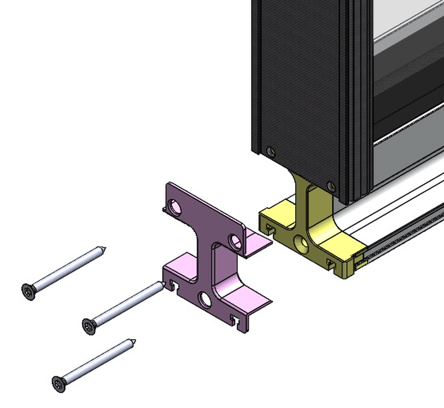

Rosa = Dichtstück (Abbildung: Dichtstück für Labyrinthe)
Folgende Dokumente wurden aktualisiert:
